柱式称重传感器是什么?

搜索广州兰瑟电子，点击http://www.lanse-china.com

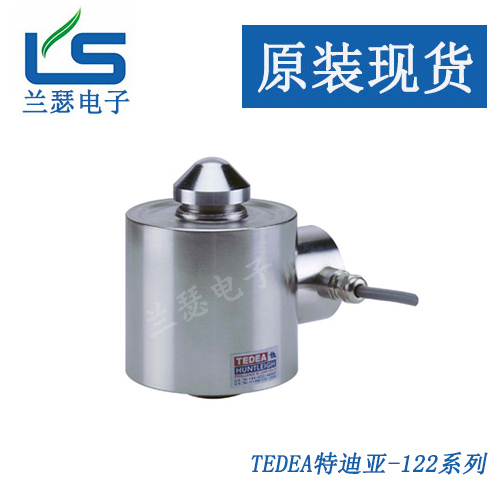

柱式称重传感器产品介绍

◆精度好，稳定性好

◆不锈钢结构,激光焊接

◆一致性好、互换性强，安装维护方便

◆可靠性好，抗干扰能力强

◆有自我识别功能，便于故障诊断

◆传输距离远，通信速度快，防作弊效果显著

技术指标

精度等级：OIML R60 C3

量程：10,20,25,30,40,50

通讯波特率：9600Bps

最大通讯距离：1000 m

总线地址数：最大32

通讯接口：RS 485/4线制

安全过载范围：120%FS

极限过载范围：150%FS

防护等级：IP68

额定输出：1,000,000 Counts

柱式称重传感器量程大，可选择六线制接线方式，广泛用于重工业领域。是用于工程力检测、过载安全检测及冲击力测量与控

制的传感器，适用于大型平台秤、汽车衡、轨道衡等。

传感器不稳定输出的信号就会有误，给使用者带来不便，因此，要提高稳定性就要从源头开始控制，掌握影响稳定性的基本因

素，尽力避免影响，然而影响测力传感器稳定性的因素有很多，那么，柱式称重传感器的稳定性受哪些因素的影响呢?

①柱式称重传感器传感器的结构，这和结构有什么紧密关联呢?首先我们要知道传感器的弹性元件、外壳、膜片以及上压头、下

压垫的设计，要保证受载后在结构上不产生性能波动，或性能波动很小，这就要在设计的时候，尽量做到应变区受力单一了，

应力均匀一致，贴片部位zui好是平面，因此在结构上，就要保证一定抗偏心载荷的能力，安装远离应变区，测量时应避免载荷

支承点的位移。尽管测力传感器属于装配制造产品，但为了保证具有zui佳技术性能和长期稳定性，尽可能将它设计成一个整体

结构。

②弹性元件的金属材料，可不要小瞧它，它对柱式称重传感器的综合性能和长期稳定性起关键作用。所以应选择强度极限和弹

性极限高，弹性模量的时间、温度稳定性好，弹性滞后小，机械加工和热处理产生的残余应力小的材料。

③有资料表明:只要材料淬火后的塑性好，它在机械加工和热处理后的残余应力就小。还要特别重视弹性模量随时间的稳定性，

要求在测力传感器使用寿命期间内材料的弹性模具不发生变化。

柱式称重传感器的常见故障有哪些

当今国际市场称重传感器技术的竞争，集中表现在产品的准确度、稳定性和可靠性的竞争；制造技术与制造工艺的竞争；应用

高新技术研发新产品和自主知识产权产品的竞争。各称重传感器制造企业都在努力培植自己的核心竞争技术和打造核心竞争产

品。

传感器总线及电机线上各自串上电瓷管，外加蛇形铁皮管，并用石棉包裹。当发现秤体不准排除上面两种原因后，而传感器总

线、各分线没问题时，这时就应考虑到是否是传感器有损坏。应该打开接线盒，将四个传感器中三条桥路的电位器线断开，留

一个，用标准砝码去压保留传感器的秤体一角，记下数值。

浅谈柱式称重传感器的优缺点

优点：结构紧凑、过载能力比较强、固有频率高动态响应快、安装较方便、制造成本低。　　　

缺点：抗侧向和偏载能力较差（双膜片结构的较好）、固有线性较差、称重传感器不易固定易旋转。

柱式称重传感器由于以上的诸多优点，目前在汽车衡上使用的比较多，但是其缺点也不能回避。针对柱式称重传感器的抗侧向

和偏载能力较差的问题，一些公司的产品样本上专门推荐了“不影响计量性能”的偏载角度在实际应用中，由于承载器都是由多

段组成的，可能承载器的变化没有如此大，但这起码给设计者一个参考依据，对于设计时应该考虑的承载器长度尺寸，不要因

为温度变化，使承载器长度变化超出称重传感器装置单位给出的允许位移量，从而影响产品的计量性能。还出现一种情况，就

是称重传感器在使用时会不断微量旋转，甚至会将电缆线拉断。
