波纹管称重传感器工作原理

波纹管称重传感器可以承受拉、压两种受力形式，抗偏载、抗疲劳能力强，对恶劣的工况环境可采用不锈钢波纹管焊接密封。

一般不是行业之人对它的了解是知之甚少，下面就由兰瑟电子为大家介绍下该设备的相关知识吧，希望能给大家带来一些帮

助。

波纹管可以分成单层和多层。在总厚度相同的条件下，多层波纹管的内部应力小，能承受更高的压力，耐久性也有所增加。在

压力或轴向力的作用下，波纹管将伸长或缩短，由于它在轴向容易变形，灵敏度较高，所以在称重传感器中得到了最大化的发

挥自身优势

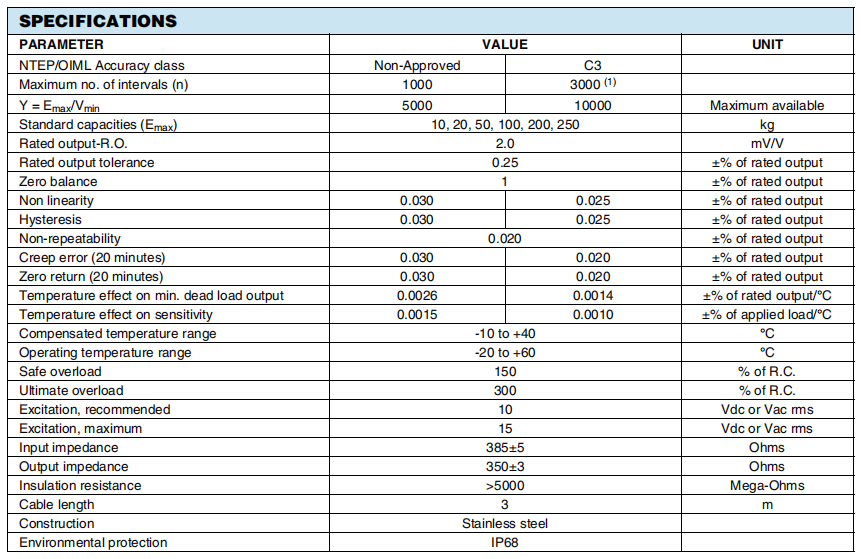

波纹管称重传感器参数

额定载荷：10-200Kg300-1000Kg  综合精度：0.02（线性+滞后+重复性）

灵敏度：2.0mV/V        蠕变：±0.02　%F·S/30min

零点输出：±1%F.S       零点温度影响：±0.02　%F·S/10℃

输出温度影响：±0.02　%F·S/10℃    工作温度：-20℃~+65℃

输入阻抗：380±10　Ω      输出阻抗：350±3　Ω

绝缘电阻：>5000MΩ     安全过载：150%F.S

供桥电压建议：10VDC     材质：不锈钢

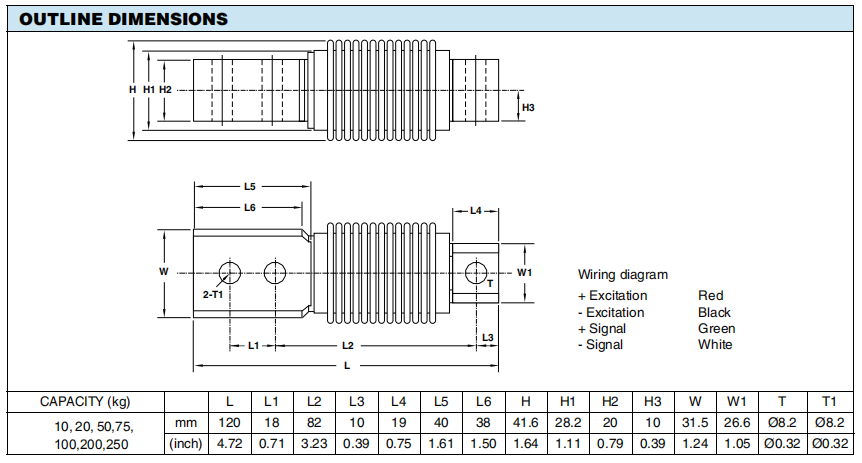

传感器接线方式：输入+：红输入-：黑输出+：绿输出-：白

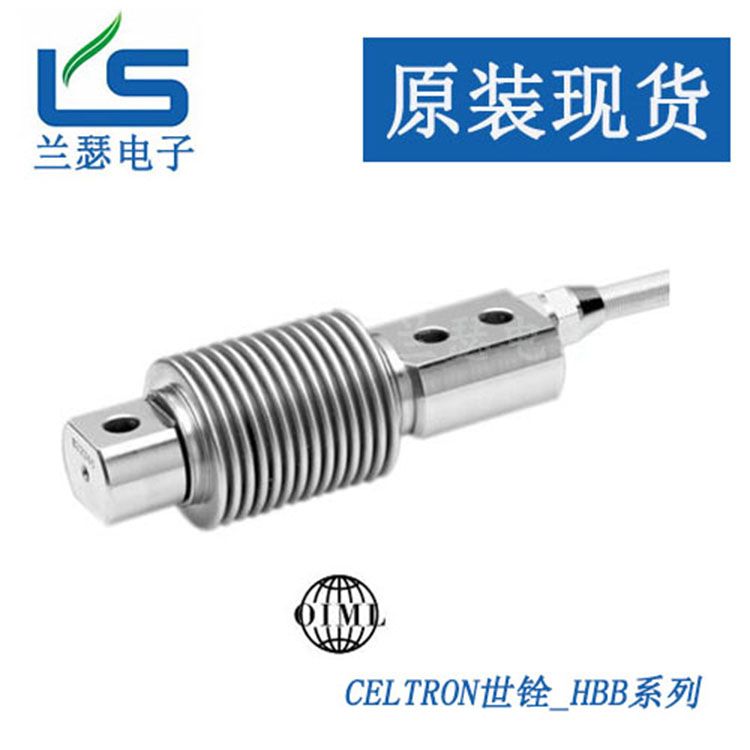

（例子）HBB波纹管称重传感器

波纹管称重传感器的构成及使用技巧

一、构成

1、输入部分：是由各种输入设备组成，其中包括按钮、位置开关及传感器等;

2、输出部分：是由各种输出设备，如接触器、电磁阀、指示灯等执行元件组成;

3、控制部分：是按照控制要求设计的，由若干继电器及触点构成的具有一定逻辑功能的控制电路。

其中还需要再次强调的就是控制部分了，由于由于控制电路是采用硬接线将各种继电器及触点按一定的要求连接而成，所以接

线复杂且故障点多，同时不易灵活改变。所以大家一定要对它格外看重些，多多进行维护和保养。

二、波纹管称重传感器使用技巧

1、要注意称重传感器的使用荷负，无论是什么样的传感器，也都有它的局限，如果只是单纯的增加重量，不但得不到很好的当

时数据，同时也会影响下一次的使用，一般在购买的时候，上面也都有载荷上限，在使用之前必须要很好的阅读说明书，另外

还要注意它的防腐蚀工作，在表面最好涂上专业的防腐蚀的保护材料，比如凡士林等。

2、要注意的就是轻拿轻放，因为它内部的构造更加的精细，如果在拿的过程中，出现的振动和冲击，也都会影响到内部，很有

可能会出现数据误差。特别是合金材料的小容量传感器，必须要注意防止震动。

3、要注意的就是在加载装置时，方法就是保证加载力和受力轴相重合，不偏斜，只有这样，才能得到最为精确的数据，如果是

在水平的状态之下，底座的平面要必须达到平衡度，否则在偏力的情况下，受力点出现了误差，自然也会影响波纹管称重传感

器输出的数据。

波纹管称重传感器在机械安装方面须注意的一些细节

1、安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。

2、称重传感器要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损

害。

3、每种称重传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量

避免。

4、水平调整

5、波纹管称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。

6、尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。

波纹管称重传感器的结构和类型

波纹管称重传感器是一种把被测量的状态转变为可测的光信号的装置，一般由光源、 敏感元件、光纤、光敏元件(光接收器)和

信号处 理系统构成的传感器。波纹管称重传感器一般可分为两大类:功能型传光型。功能型波纹管称重传感器是利用光纤本身

的备—某种敏感特性或功能制成的传感器，传光型波纹管称重传感器
