平行梁式传感器的工作原理,您了解了吗？

随着自动化行业的发展，越来越多的企业开始离不开平行梁式传感器的应用安装，平行梁式传感器在工业区当中应用领域非常

的广泛，也是很多企业不得不选择称重传感器，接下来，小编带领大家看看广州兰瑟电子科技有限公司的销售工程师杨帆如何

介绍平行梁式传感器的工作原理呢?

【广州兰瑟电子科技有限公司】称重传感器生产厂家简单介绍平行梁式传感器原理

平行梁式传感器是一种常用的传感器产品类型，采用铝合金材质制作而成，主要适用于电子计价秤、计重秤等小台面电子称。

今天我们主要来介绍一下平行梁传感器的原理及安装方法，希望可以帮助用户更好的应用产品。

平行梁传感器的原理

平行梁传感器基于这样一个原理：弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻

应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变

化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。

考虑到使用地点的策略加速度和空气浮力对转换的影响，平行梁传感器的性能指标主要包括有线性误差、滞后误差、重复性误

差、蠕变、零点温度特性和灵敏度温度特性等。

平行梁传感器的优点是精度高，测量范围广,寿命长,结构简单，频响特性好，能在恶劣条件下工作，易于实现小型化、整体化和

品种多样化等。它的缺点是对于大应变有较大的非线性、输出信号较弱，但可采取一定的补偿措施。因此它广泛应用于自动测

试和控制技术中。

平行梁传感器技术参数

电子秤台面尺寸：250×300 mm    额定载荷(Kg) 3 ～ 120 ～200～500

精度等级 C2、C3                     绝缘电阻(MΩ) ≥5000(100VDC)

综合误差(%F.S) 0.03、0.02      激励电压(V) 9～12 (DC)

灵敏度(mV/V) 2.0±0.1             温度补偿范围(℃) -10 ～ +40

非线性(%F.S) 0.03、0.017       使用温度范围(℃) -20 ～ +55

滞后(%F.S) 0.03、0.02            零点温度影响(%F.S/10℃) 0.03、0.017

重复性(%F.S) 0.02、0.01        灵敏度温度影响(%F.S/10℃) 0.02、0.014

蠕变(%F.S/30min) 0.02          安全过载范围(%F.S) 150

零点输出(%F.S) ±1                极限过载范围(%F.S) 200

输入阻抗(Ω) 405±6                防护等级 IP65

输出阻抗(Ω) 350±3 电缆线 四芯屏蔽电缆Φ4 0.42m

接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色

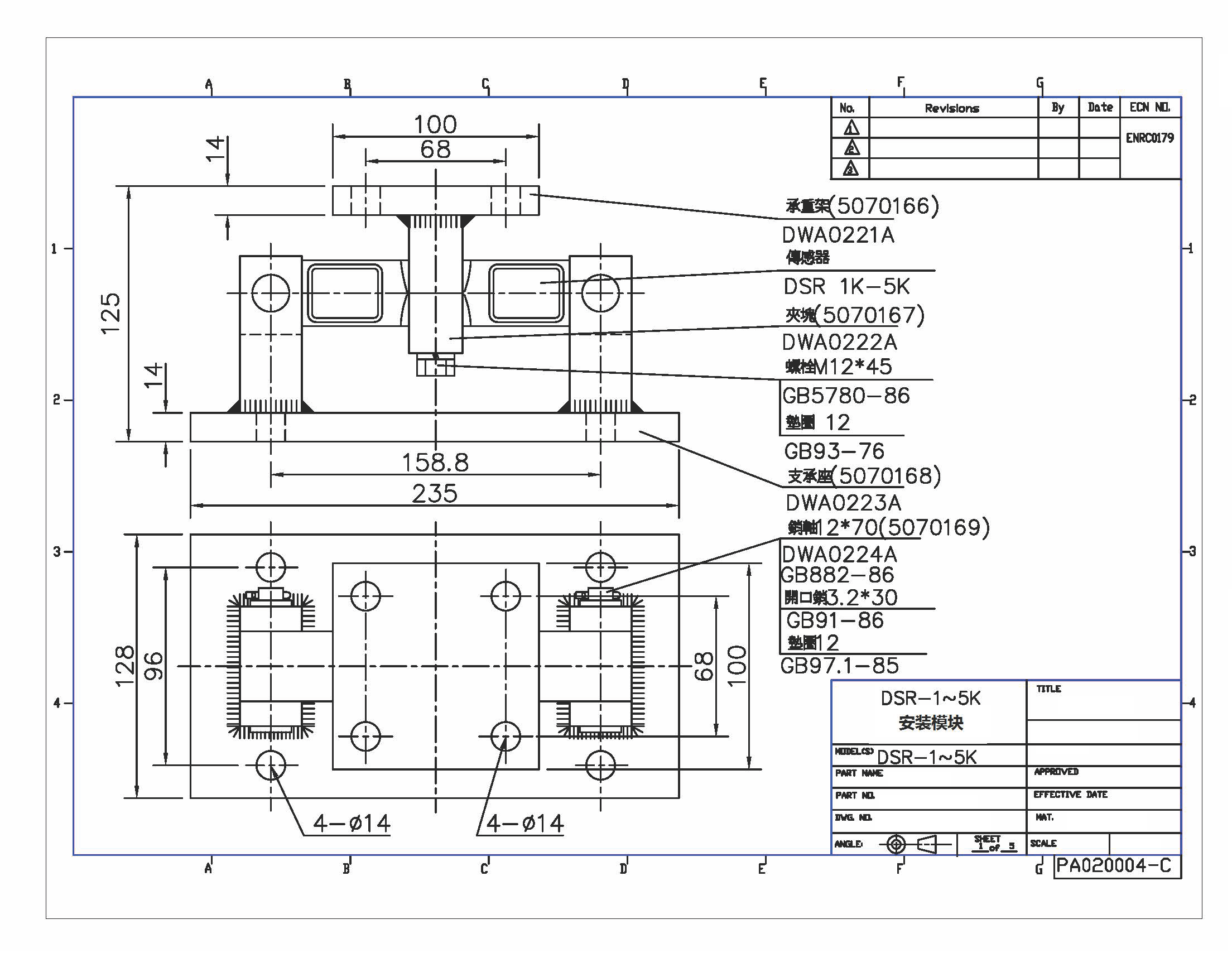

平行梁传感器的安装方法

首先准备两块平板，材质和尺寸根据需要来定。按照传感器的固定孔打好眼;再准备四个螺丝、螺丝帽以及下面的垫脚。将传感

器至于两块板之间，用内六角螺丝将板与平行梁称重传感器。

固定牢靠。上面的板固定传感器的一端，下面的板固定传感器的另一端。固定的时候上下平板与传感器之间要加上预先准备好

的垫片，这样才能够使传感器悬空测力。最后分别将垫脚等部件固定好即可完成传感器的安装。

温馨提示：相信大家对平行梁式传感器的使用有了一定的了解，希望在您的选型的过程中有一定的帮助?如果您对我们的产品还

有什么疑问?您可以通过【广州兰瑟电子科技有限公司】做一个详细的了解。
