悬臂梁称重传感器安装和注意事项？

悬臂梁式称重传感器背景技术:

悬臂梁式称重传感器是电子秤使用的一次变换元件中的一种，该类传感器适合于汽车衡、平台秤、配料秤及各种专用衡器。该

类传感器由前端悬臂梁和后端的固定端构成。其中悬臂梁下面悬空，并通过传动机构支撑于秤台下面；固定端设有螺丝孔，通

过螺丝固定在底板上的螺孔内。

该类传感器使用过程中，受重力冲击的秤台将冲击力传至悬臂梁，由于悬臂梁下面悬空没有支撑，冲击力极易造成固定端的螺

丝发生拉伸变长或断裂损坏，甚至出现螺丝帽损坏掉落，使得传感器悬臂梁着地、固定端翘起，传感器失去平衡，造成称重结

果不准确。

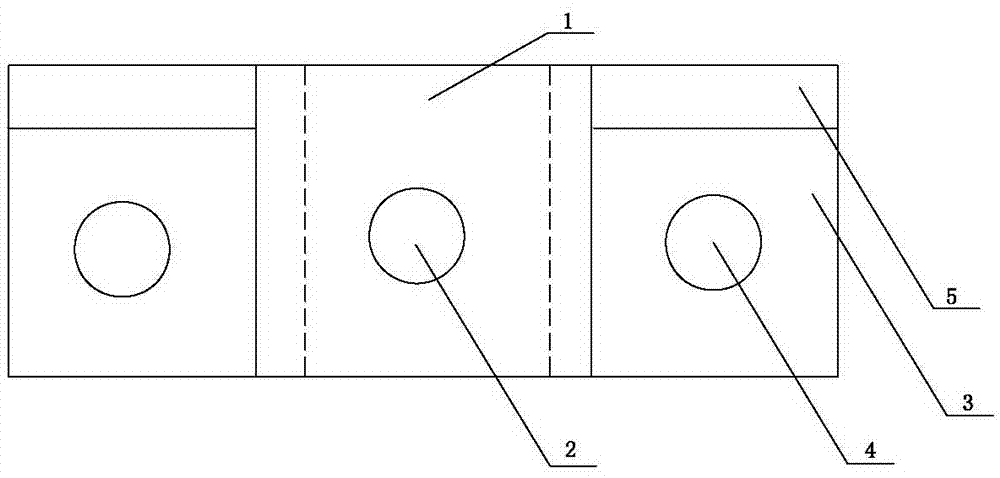

悬臂梁式称重传感器安装显示图

1.一种悬臂梁式称重传感器固定紧固装置，其特征是：该装置包括上面设有螺丝孔（2）的固定框（1）；在固定框（1）的下面

两侧设有带有螺丝孔（4）的固定板（3）。

2.根据权利要求1所述的一种悬臂梁式称重传感器固定紧固装置，其特征是：固定板（3）与固定框（1）后面之间设有加强斜拉

筋（5）。

安装注意事项：

1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能

造成很大的输出误差。比如，悬臂梁式称重传感器有些就是用铝做的

2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至相当小，尤其是在

板环式称重传感器的应用上，应该注意拉力的方向和其受力方向平行;

3、在水平调整方面。如果使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时测

量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本一

致。用桥式称重传感器来组成的台秤或者地磅秤均需要考虑这一点;

4、按照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。

5、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。

6、在称重传感器周围相当好采用一些挡板把传感器罩起来。这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精

度。
7、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短

连接距离。

8、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备一定的过载能力，但在安装和使

用过程中应尽量避免此种情况。有时短时间的超载，也可能会造成传感器长久损坏。

9、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。

10、为防止化学腐蚀.安装时宜用凡士林涂称重传感器外表面。应避免阳光直晒和环境温度剧变的场台使用。

11、在称重传感器加载装置两端加接铜编织线做的旁路器。
