称重传感器安装及标定方法

1、称重传感器综述

传感器工作原理：各系列称重传感器以贴有应变片的弹性体为敏感原件，在外接激励电源后，输出与外加负荷（力）成正比例

的信号，它与相应的仪器配套，可广泛用于汽车衡、配料衡、包装秤等各种电子衡器和自动称重系统。此外，还可以选用不同

形式的配套仪器.以满足计量、检测、调节及控制等其它应用要求。

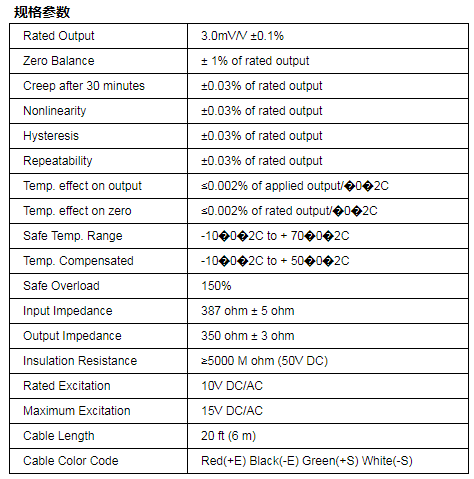

2、称重传感器额定载荷

常规10t、15t、20t、25t、30t、40t

3、称重传感器简介

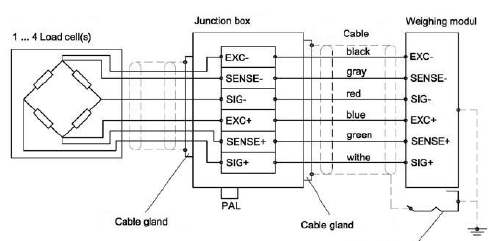

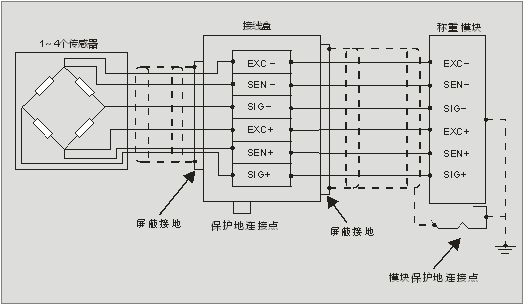

传感器弹性体采用优质专用金属材料，在应变敏感区域表面上粘贴R1、R2、R3及R4四片（组）应变计，组成惠斯汀电桥，当受

外力F作用时, 弹性体变形，引起应变计R1、R3受拉伸，电阻值变大；R2、R4受压缩，电阻值减少，使电桥失去平衡，输出与

外力F成正比的电压信号。测量电桥由于具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等优点，因此

能很好地满足应变测量的要求。

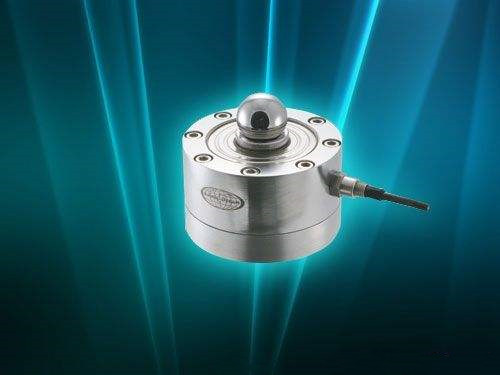

4、称重传感器结构特性：

传感器弹性体结构特殊，抗弯、抗扭性好，从而提高传感的自振频率和抗倒、抗偏、抗干扰等特性，传感器安装连接可采用专

用连接构件，安装方便、可靠。

5、称重传感器注意事项

5.1用中尽量远离较高的热源

5.2传感器绝缘电阻时，兆欧表的电压不能超过100V

5.3检查传感器绝缘电阻时。兆欧表的电压不能超过100V

5.4严禁使用摇表测试

5.5应放置于-10℃~50℃及相对湿度≤85%的环境下，空气中不应含有腐蚀性气体等物质

5.6传感器外壳，保护盖板、引线接头、均经密封处理，用户不擅自打开封装或强拉引线，应送厂家维修

6、称重传感器通用的标定方法

6.1“标准砝码法”是在衡器发展过程中使用最早也是使用时间最长的检测方法之一，是指使用砝码对被检测大型衡器的全部计量

性能进行检测。

6.2“标准砝码替代法”是目前大型衡器检测中最为常用的方法，针对我国标准砝码检测法中标准砝码不足以支撑检测的情况，当

被检测衡器最大秤量大于一吨时，我们采用一些可以替代标准砝码的工具来继续进行标准砝码的工作。

6.3“集成式检测法”主要用于自动衡器的检测，具体检测方法是通过使用被检衡器的自有装置来确定被称物品的约定真值，进而

推算被检衡器的动态称量准确度指标。

6.4 “叠加检测法”是目前的还需要探讨的检测方法之一，又被称为比对法。

6.5“计算法”也是尚在探讨的检测方法之一，它是根据大型衡器中传感器提供的各项数据进行计算，通过综合控制的方法来对大

型衡器的数值进行检测。

对于拉(力)式称重传感器检测，不需用挂码架,把传感器直接挂在板凳架承载面背面的吊钩上，下面与砝码托钩挂接,其余步骤与

上述的压(力)式传感器测量方法相同。

(1)装置简单，占空间小，可自行制作。

(2)由于以标准砝码为载荷，采用直接加载测量方式，并有自动调心作用，所以，测量准确性好。

(3)即可单点测量，也可多点测量；即可检测加载数据，也可检测卸载数据，并可长期进行有载模拟试验。功能齐全、操作灵

活、简单方便。

(4)称重传感器装置最适用于小量程称重传感器检测标定，特别是测量上限在200kg的传感器更为理想。
