称重传感器安装方法？安装后如何正确使用？

 工业应用中，称重传感器是一个比较常用的功能，称重传感器实际上是一种将质量信号转变为可测量的电信号输出装置，但因

为其灵敏度和精度的要求较高，所以是一个要求较高的称重传感器，一旦使用不当，轻则测量不准影响生产工艺，重则烧毁仪

表；今天我们学习一下它的接线和安装注意事项！

称重传感器的安装

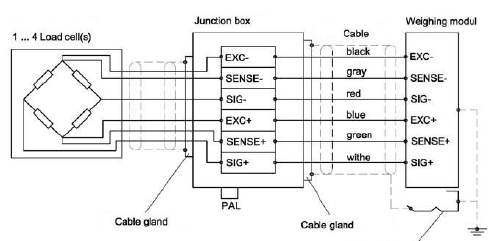

称重传感器的接线：

称重传感器的接线，称重传感器它的接线有两种，一是四线制称重传感器，二是六线制称重传感器。

四线制称重传感器有四根不同颜色的引线，一组电源一组信号，同时还有根屏蔽线。六线制称重传感器在四线制的基础上额外

多加一组反馈信号线。

称重传感器引线信号颜色

由于引线都有颜色标识，可以根据颜色来初步判断这几组引线分别代表什么信号线。电源信号线颜色（红黑）、信号线颜色

（绿白）、反馈信号线颜色（蓝黄），其中它们都有一根屏蔽线（粗黑色）。

称重传感器信号引线详细判别

很多厂家生产的称重传感器接线颜色信号基本上一致，如果不放心，可用万用表进行测量判断。因为电源线颜色正极基本上公

认为红色，那就以电源线正极线为出发点。四线制的判断，用万用表的电阻档测量两组线的电阻值，较大的一组为电源，较小

的一组为信号。六线制由于多一组反馈线，因为反馈线正和电源线正是导通的，反馈信号负也一样，先用万用表接电源红色的

线去找另外一根反馈信号正，反之另外一组导通的则为电源负和反馈负。剩下的一组则为信号线。

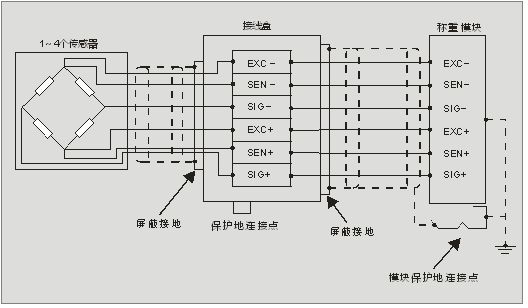

注意：如果遇到接线盒端子是接四线制称重传感器的，而称重传感器又是六线制引线的，这时可以采取的措施就是六变四接

法。把电源线正和反馈正这组线接接线盒端子的电源正，把电源线负和反馈负这组线接接线盒端子的电源负，信号线接线不

变，于是就可以满足称重要求了！

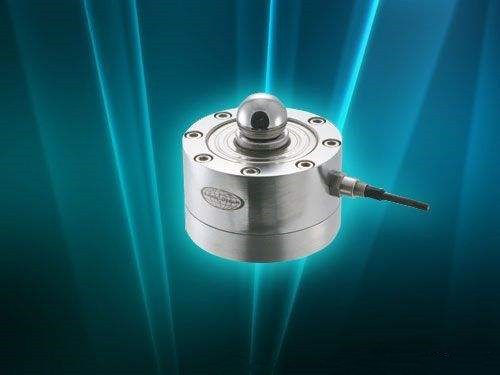

称重传感器的使用

在传感器的安装使用过程中，传感器所处的工作环境，传感器的安装方式以及传感器的最大载重等都将关系到传感器乃至整个

衡器能否正常工作以及它的安全和使用寿命。下面我为大家分享称重传感器机械安装过程中的注意要点。

1．安装称重传感器的底座安装面应平整、清洁，无任何油膜，胶膜等杂物存在。安装底座本身应有足够的强度和刚性，一般要

求高于传感器本身的强度和刚度。

2．称重传感器要轻拿轻放，尤其是弹性体材料为铝合金的小量程传感器，任何冲击、跌落，对其计量性能均可能造成不可挽回

的损害。对于大容量的称重传感器，一般来说，它具有较大的自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备。

3．每种称重传感器的加载方向都是确定的，在传感器使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽

量避免。

4．水平调整：水平调整有两个方面的内容。一是单只传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感

器的安装底座的安装面要尽量调整到一个水平面上，尤其是传感器数多于叁个称重系统中，更应注意这一点，这样做的主要目

的是为了使各传感器所承受的负荷基本一致。让衡器计量更加精确，对传感器使用也更加安全。

5．称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。这样可防止杂物玷污传感器及某些可动部分，而

这种“玷污”往往会使可动部分运动不爽，而影响称重精度。

6．尽量采用有自动定位作用的结构配件，如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。

要说明的是：有些横向力并不是机械安装引起的，如热膨胀引起的横向力，风力引起的横向力，及某些容器类衡器上的搅拌器

的振动引起的横向力即不是机械安装引起的。

以上就是【称重传感器安装方法？安装后如何正确使用？】需要请联系兰瑟电子杨工领取更多称重传感器资料
