直线位移传感器的接线方法

机械行业中，位移传感器是用于测量机电设备执行机构中的机械运动和位移，并将其转换为电信号，而基于滑动电位计设计的

直线位移传感器是位移传感器中结构最简单、原理最简单的高精度位移测量用电子元器件。直线位移传感器的内部构造类似于

滑动变阻器，在使用中也常用作分压电位器使用。那么直线位移传感器的接线方法是怎样的呢?下面申思测控小编就来为大家介

绍。

1.直线位移传感器的装置宜将余量均匀留在两头，未确定极限方位之前不要锁紧固定支架螺丝，待调整行程后才干锁紧直线位

移传感器固定支架螺丝。

2.拉杆式直线位移传感器的拉球万向头答应半径1mm的对中性误差，当然标准越短,主张对中误差越小。

3.固定直线位移传感器后，将拉杆(STC、STM系列均适用)缩回时，万向球头的圆柱本体应能在四个径向方位有空地，不然，调

整万向头装置位或调整接近伸出端的装置支架位。

5.拉球万向头装置杆与拉杆答应视点±12的歪斜，但假如装置时对中误差和歪斜误差一起都很大，将会影响直线位移传感器的稳

定性和运用寿命，应予以进一步调整。

6.滑块直线位移传感器能够削减调整对中性的工作量，但辅佐加长杆不能取消，不然，会呈现因为对中性欠好而致使稳定性和

运用寿命，乃至当即致使直线位移传感器失效。

7.全部调整好后，紧固装置螺丝，力度应使接地电阻小于1Ω为宜，用万用表200Ω档位丈量直线位移传感器封盖螺丝与装置支架

之间的电阻。

8.运用四线制或带有屏蔽线的配线，直线位移传感器那端接地端应衔接，一起将第四端或屏蔽线在电控箱端牢靠接地。

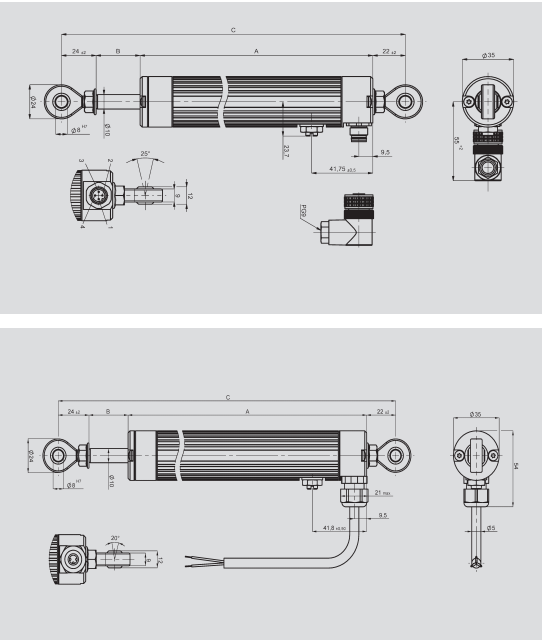

直线位移传感器的接线图:

直线位移传感器电路图:
