压力传感器接线图与详细介绍
发布人:称重传感器  发布时间:2019-10-29 16:58:32  点击量:779

压力传感器内容介绍

压力传感器在工业生产中使用非常多,是一种非常重要的生产仪表,一般由敏感元件、变换元件、测量元件等几部分组成,有

时还加辅助电源。压力传感器的输出为模拟信号,模拟信号是指信息参数在给定范围内表现为连续的信号。 或在一段连续的时

间间隔内,其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。近年来,我国压力传感技术正在蓬勃发展,应用领域

也在迅速扩大,由于压力传感器技术所涉及的技术广泛,如今广泛应用于各种工业自控环境,涉及水利水电、智能建筑、生产

自控、铁路交通、航空航天、石化、油井、电力、军工、机床、管道等众多行业。


压力传感器分为电压型与电流型两种:

【电压型】多为远传压力表,供电6-10V,反馈信号为0-10V,但反馈精度较低,优势是可以

直接观察管网实际压力。

【电流型】供电方式有10V、24V、9-36V等多种规格,反馈信号为标准的4-20MA,同时也

分为两线制和三线制。

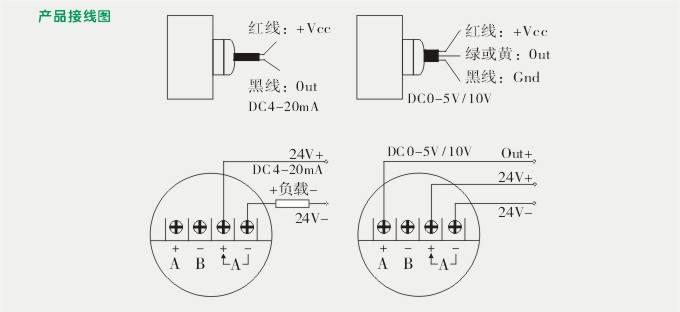

压力传感器接线图

压力传感器接线方式一般有两线制、三线制、四线制,有的还有五线制的。

压力传感器两线制比较简单,一般客户都知道怎么接线,一根线连接电源正极,另一个线也就是信号线经过仪器连接到电源负

极,这种是最简单的,压力传感器三线制是在两线制基础上加了一个线,这根线直接连接到电源的负极,较两线制麻烦一点。

四线制压力传感器肯定是两个电源输入端,另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出,4~20mA的

叫压力变送器,多数做成两线制的。压力传感器的信号输出有些是没有经过放大的,满量程输出只有几十毫伏,而有些压力传

感器在内部有放大电路,满量程输出为0~2V。至于怎么接到显示仪表,要看仪表的量程是多大,如果有和输出信号相适应的档

位,就可以直接测量,否则要加信号调整电路。五线制压力传感器与四线制相差不大,市面上五线制的传感器也比较少。


压力传感器的出线方式:

1、航空插头连接已设定。数字信号输出方式:1直接电缆出线接线方式,传感器共有五个接点:正电源(棕)、电源地(蓝)、

RS485A(黑)、RS485B (绿)、壳体地(屏蔽线)。

2、直接电缆出线接线方式,传感器共有五个接点:正电源(棕)、电源地、信号地(蓝)、信号输出 (黑)、壳体地(屏蔽线),连接

线(未使用)(绿)。


压力传感器分类

一、压电压力传感器     二、压阻压力传感器      三、电容式压力传感器     四、电磁压力传感器


压力传感器安装要点

1、连接压力传感器系统前打开监护仪。

2、采用消毒措施打开包装,确认所有的接口安全密封以及三通阀等辅件工作状态良好。

注意:连接接头时,不要拧得太紧。

3、旋塞阀的所有通口都应盖有孔的保护帽,直到传感器系统内注满肝素生理盐水溶液和排尽气泡后,才更换成无孔的保护帽。

4、把压力传感器连接到监护仪上,按照监护仪说明把监护仪调零。注意:

①如无法调零,请更换传感器重新调零;如果调零不成功,请检查电缆连线、监护仪等是否正常。

②在安装DPT-248Ⅱ、CH-DPT-248Ⅲ传感器时,要用颜色编码来鉴别血压类型:红色---动脉压;蓝色---中心静脉压;黄色---

肺动脉压;绿色---左冠状动脉压;白色---其他。

5、用肝素生理盐水冲洗管路,并排尽管路中的空气。注意:管路不得有气泡残留。

6、待所有管路中填充肝素生理盐水后,将传感器系统连接到人体。
