称重传感器结构和功能

称重传感器用于测量重量，是我们日常生活的一个组成部分。其随处可见，例如在超市柜台或是高速公路上。当然，您通常不

能立即识别，因为它们隐藏在仪器中。

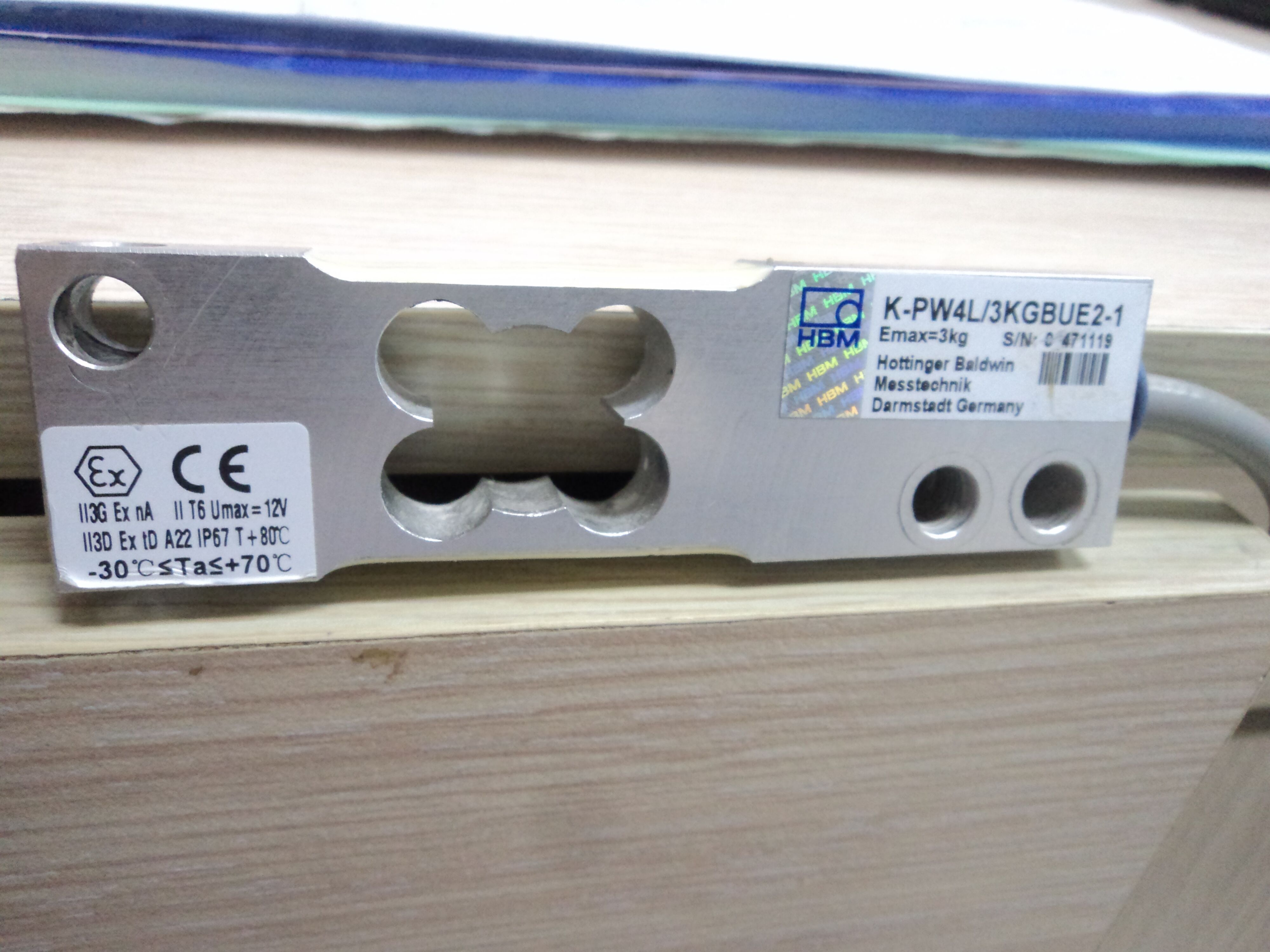

L称重传感器 通常由带有 应变片 的弹性体组成。弹性体通常由钢或铝制成。其非常结实，具有非常小的弹性。正如名词“弹性

体”所言，钢或铝在负载下产生一定量的变形，但随后会返回到初始位置，弹性地响应每次负载。这些极小的变化可以采用应

变片获得。应变仪的变形由分析电子仪器解释以确定重量。

称重传感器配备了应变片技术，放置在称重设备中。对某物品称重时，会对称重传感器施加一个作用力，称重传感器对上面的

作用力做出反应发生变形。之后，应变片将此变形进行镜像，产生一个电子信号，最终转换为数字格式，让作业人员能够监控

该重量或作用力。重量传感器通过将重量或应用到其上的作用力转换为信号。有荷载应用于传感器时，电阻会发生变化，导致

输出电压发生变化。

称重传感器是如何工作的？请点击→→[广州兰瑟]

本质上，压缩称重传感器是一种旨在将载荷保持在一个点以测量压缩率的模块。张力测力计测量拉力，而压缩测力计测量沿单

轴的推力。通常，压缩称重传感器放置在需要测量的物体下方。

如前所述，当施加负载时，压缩测力计中的应变仪会发生变形，并且该变形用于进行测量。

取决于应用，压缩称重传感器用于确定电阻的任何相对变化。使用惠斯通电桥电路可以高精度地测量这些相对变化，从而确保

可靠的结果。

压缩称重传感器通常由耐生锈和耐刮擦的材料制成，因为基板应无任何变形以提供精确的结果。通常会在基板上使用硬化的盖

板来确保这一点。

压缩称重传感器是专门为空间有限的应用而设计的，它们可以制造得非常紧凑。它们也是用于极高负载的理想选择– HBM的压

缩负载传感器的最大容量可达50吨。

这些称重传感器非常精确，在按重量出售产品的行业中很有用。许多压缩称重传感器是单点的，它们具有多种用途，并且能够

测量偏心载荷，这有助于确保精度。压缩式称重传感器还具有长期稳定性，而HBM等公司提供的定期称重传感器校准服务可以

进一步确保这种稳定性和准确性。

压缩称重传感器易于测量，有助于加快处理和输出速度，减少获得结果所花费的时间，并最终降低成本。

环境对称重传感器的影响？

①称重传感器的一个特点是环境起着决定性的作用。

②环境温度，每种物质随着温度的变化而变化，伴随着温度升高而扩张，温度下降而收缩。同样适用于称重传感器及其应变

片，同样影响导体的电阻。然而，无论环境温度如何，为了获得正确的测量结果，每个HBM称重传感器都内置了一个复杂的

温度补偿机制。

③称重传感器必须能够承受各种影响。 “对于汽车衡来说，其必须能够承受各种室外环境影响。

采用 HBM 称重传感器的汽车衡

根据称重传感器的安装环境，例如称重容器放在传送带下方，可能会发生重量以外的其他负载。 “寄生力”是不仅会发生所需主

要方向上，而且会从侧面，下方施加。 称重传感器不是为此目的开发的，测量结果可能不正确或出现错误。 因此，在安装过

程中必须小心，以确保没有或尽可能少的寄生力。HBM称重传感器配件和称重模块可帮助用户最小化这些寄生力并实现精确的

测量结果。
