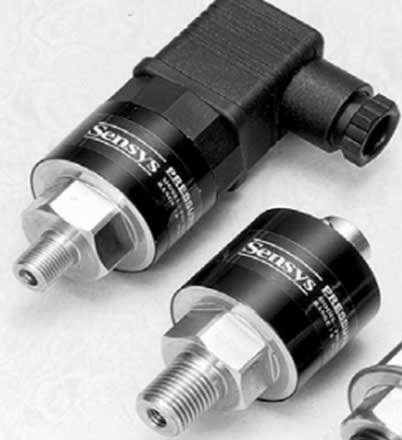

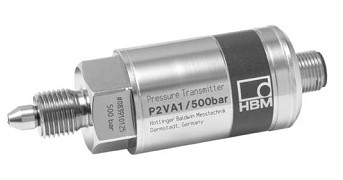

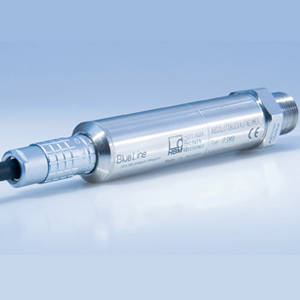

【广州兰瑟电子】(020-22157650)压力传感器代理的品牌：德国HBM压力传感器、日本NMB压力传感器、美国FUTEK压力传感器、美国Dytran压力传感器、瑞士Priamus压力传感器、德国BD sensor压力传感器、韩国SENSYS压力传感器、德国Dr.Brandt压力传感器等等
压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中常用的一种传感器，它应用广泛，不仅可以测量压力，还可以测量加速度、负荷、位移、流量等其他物理量。压力传感器广泛应用于水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电 力、船舶、机床、管道等工业自控环境中。
传统的测力方法是利用弹性材料的形变和位移来表示，它的体积大、便携性差 输出信号是非电量。随着微电子的发展，半导体压力传感器的出现，使压力传感器 有了长足进步。
压力传感器的种类繁多.按照制作原理可以分为利用压电效应制成的压电式传 感器、利用压阻效应制成的压阻式传感器和利用应变效应制成的应变式传感器。这些传感器利用不同的原理和不同的材料在不同场合发挥着重要作用。
压电传感器只能用于动态测量，这是因为外力作用在压电元件上产生的电荷只有在无泄漏的情况下才能保存，需要测量回路具有无限大的输人阻抗，这实际上是不可能的，因此压电式传感器不能用于静态测量。压电传感器主要应用在加速度、 压力和力等的测量中。
压阻式传感器对静态和动态的测量都能保持很高的精度，在航天航空这种对压力精度要求特别严格的领域，压阻式传感器得到了广泛的应用。
应变式传感器广泛用于力、力矩、压力和加速度等参数的测量。
此外，压力传感器还有电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
1.额定压力范围
额定压力范围是满足标准规定值的压力范围。也就是在最高和最低温度之间，传感器输出符合规定工作特性的压力范围。在实际应用时传感器所测压力在该范围之内。
2.最大压力范围
最大压力范围是指传感器能长时间承受的最大压力，且不引起输出特性永久性改变。特别是半导体压力传感器，为提高线性和温度特性，一般都大幅度减小额定压力范围。因此，即使在额定压力以上连续使用也不会被损坏。一般最大压力是额定压力最高值的2－3倍。
3.压力迟滞
为在室温下及工作压力范围内，从最小工作压力和最大工作压力趋近某一压力时，传感器输出之差。
4.温度范围
压力传感器的温度范围分为补偿温度范围和工作温度范围。补偿温度范围是由于施加了温度补偿，精度进入额定范围内的温度范围。工作温度范围是保证压力传感器能正常工作的温度范围。
5.损坏压力
损坏压力是指能够加工在传感器上且不使传感器元件或传感器外壳损坏的最大压力。
6.线性度
线性度是指在工作压力范围内，传感器输出与压力之间直线关系的最大偏离。
一般普通压力传感器的输出为模拟信号，模拟信号是指信息参数在给定范围内表现为连续的信号。或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
通常在选用的时候，需要具备以下几点常识：
1、品牌误区：很多时候大家都认为国产的产品是不好用，甚至是不能用。
2、精度误区：大家在选择产品的时候，总以为精度是最重要的；其实从某个角度来说：稳定性比产品的精度更重要，精度选择应该是建立在高稳定性的基础上的。
3、追求廉价：物美价廉这是每个人希望看到的；但事实上，高品质的产品就决定了它的价格会相对的高一些。
4、选择合适的量程、合适的精度、合适安装方式、合适的输出方式。
在使用的时候也要对以下常识进行了解：
1、检查安装孔的尺寸、保持安装孔的清洁；
2、正确安装、选择恰当的位置；
3、仔细清洁、保持干燥；
4、避免高低温干扰、高低频干扰、静电干扰；
5、防止压力过载；
压力传感器在我国的工业实践中是最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，因此对其进行一个全面的了解是非常有必要的。
1） 连接压力传感器系统前打开监护仪。
2） 采用消毒措施打开包装，确认所有的接口安全密封以及三通阀等辅件工作状态良好。
注意：连接接头时，不要拧得太紧。
常规/医用压力传感器FOP-M
常规/医用压力传感器FOP-M
3） 旋塞阀的所有通口都应盖有孔的保护帽，直到传感器系统内注满肝素生理盐水溶液和排尽气泡后，才更换成无孔的保护帽。
4） 把压力传感器连接到监护仪上，按照监护仪说明把监护仪调零。
注意：a）如无法调零，请更换传感器重新调零；如果调零不成功，请检查电缆连线、监护仪等是否正常。b）在安装DPT-248Ⅱ、CH-DPT-248Ⅲ传感器时，要用颜色编码来鉴别血压类型：红色---动脉压；蓝色---中心静脉压；黄色---肺动脉压；绿色---左冠状动脉压；白色---其他。
5） 用肝素生理盐水冲洗管路，并排尽管路中的空气。
注意：管路不得有气泡残留。
6） 待所有管路中填充肝素生理盐水后，将传感器系统连接到人体。
---------------------------------------------------------------------------------------------------
延伸阅读
气压传感器对于大气压力这一块的测量还是比较准确的，主要原理是传感器元件链接到柔性电阻器的压敏膜，从而能够测量出压力值。当被测气体的压力降低或升高时，薄膜发生变形，电阻的电阻发生变化。电阻的阻值发生变化。从气压传感器元件获得0-5V的信号电压，并在A / D转换后被数据收集器接收，然后数据收集器以适当的形式将结果传送给计算机。
一些气压传感器的主要组成部分是可变容量硅胶囊。当变容硅膜盒的外部大气压力变化时，单晶硅膜盒会随之弹性变形，从而引起硅膜盒的平行膜电容器的电容变化。
美国NovaLynx气压传感器基于恒定弹性合金传感器组件，以高性能数字处理技术为核心，制成高精度和小型智能数字气压传感器。在转换原理中，使用直接数字电路来代替模拟信号放大电路和A / D转换电路。数字补偿技术用于补偿温度和静压，提高了测量精度，基本消除了温度漂移。它具有长期稳定性和高可靠性。
美国NovaLynx气压传感器用于精确测量气体的绝对压力。凭借其高性价比，它已成为压传感器市场的主流产品。目前主要用于航空航天定位遥测，大气数据压力，海拔高度，空速测量等，还有自动气象站，机场现场压力测量，矿井通风安全检测，无线电探空仪校准等压力和高度用于运输场合。
1、使用微处理器增加灵活性和增强功能，用户可以更改命令字符，波特率等。
2、气压传感器中的非易失性存储器;
3、范围：500〜1100hPa;精度优于0.03％FS;
4、稳定性好，精度高，抗过载能力强;
5、操作简单，体积小，无汞损伤，抗冲击，振动;
6、可以直接与计算机或其他设备进行通信和其他优点。
7、所有常用部件，气压传感器互换不影响输出精度，维护更方便;
8、行业表现出的优越性和可靠性;
大气压是作用在单位面积上的大气压力，其等于垂直向上延伸到大气的上部边界的每单位面积的垂直空气柱的重量。
气象学中使用的所有气压计都应以hPa为单位。在标准条件下，760 mmHg的空气压力等于1032.25 hPa。
LC-QA1型大气压力传感器采用进口瑞士原装芯片封装。具有精确的温度补偿，精度高，灵敏度高。可应用于气压，高度测量是自动气象站配套产品。
大气压力传感器是怎么进行运转工作的呢？气压传感器将在单晶硅晶圆上扩散惠斯登电桥。电压电阻效应是桥臂电阻值发生变化而产生差分电压信号。该信号通过专用放大器转换为标准4-20mA / 1至5VDC，然后通过电压和电流进行转换以转换该范围的相应信号。
大气压力传感器的特点是怎样的呢？
1、外形美观，小巧，易于安装。
2、测量精度高。
3、功耗低，节能又安全。
4、设计结构合理，符合科研要求。
5、故障率低，工艺成熟，性能稳定。
6、信号隔离放大，截止干扰设计，抗干扰能力强。
